LED-Dimmer P9

LED-Dimmer P9

MPN: 90-3809

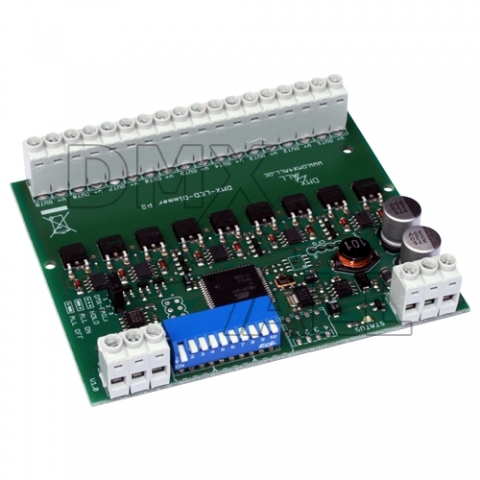

Der DMX-LED-Dimmer P9 ist speziell für die Ansteuerung von RGB LED-Stripes mit gemeinsamer Kathode (MINUS) vorgesehen, kann aber auch für einfarbige LED-Stripes verwendet werden. Er verfügt über 9 High-Power PWM-Ausgänge die unabhängig voneinander über DMX steuerbar sind. Je Ausgang können Lasten mit bis zu 10A betrieben werden (bei 12V bis zu 120W / bei 24V bis zu 240W). Alternativ können interne Farbverläufe (RGB) ohne externe Steuerung aufgerufen werden.


Technische Daten

Spannungsversorgung	12-24V DC / 100 mA ohne Last
Eingang:	DMX512 / 9 Kanäle
DMX-Fail:	Hold / Off / On
Ausgang:	9 PWM-Signale in 256 Stufen gemeinsame Kathode (MINUS)
PWM-Frequenz:	244 Hz
Ausgangsstrom:	max. 10A je Ausgang 90A in Summe bei allen angeschlossenen V+Klemmen
Ausgangsleistung:	9x 120 W (12V) / 9x 240 W (24V)
Energy-Save Ausgang:	Steuerausgang zum Abschalten der Last-Netzteile
StandAlone-Funktion:	9 interne StandAlone-Programme
Abmessungen:	99 x 82 mm



Dokumentation

  DMX4ALL LED-Dimmer P9 Handbuch
